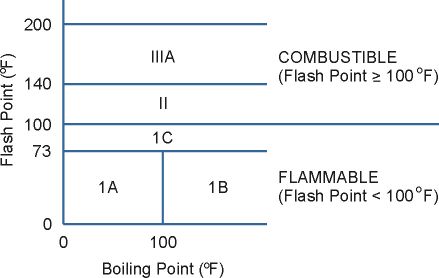

CLASE DE LÍQUIDOS COMBUSTIBLES E  INFLAMABLES

Líquido combustible: Un líquido que tenga un punto de inflamación a o por  encima de 100 °F (38 °C).

Clase II: Punto de inflamación > 100 °F (38 °C) y punto de inflamación< 140 °F (60 °C).

Clase IIIA: Punto de inflamación > 140 °F (60 °C) y Punto de inflamación < 200 °F (93 °C).

Class IRB: Punto de inflamación > 200 °F (93 °C).

Note: Cuando un líquido es calentado para ser usado en un circuito de extracción por solvente a 30 °F (17 °C) de su punto de inflamación, éste debe ser tratado en correspondencia con los requerimientos de las siguientes clases de líquidos.

Líquido inflamable: Líquido que tiene su punto de inflamación por debajo de 100 °F (38 °C)  y una presión de vapor de 40 libras por pulgada cuadrada a 100 °F (38 °C).

Clase 1A: Punto de inflamación < 73 °F (23 °C) y punto de ebullición  < 100 °F (38 °C).

Clase 1B: Punto de inflamación < 73 °F (23 °C) y punto de ebullición > 100 °F (38 °C).

Class 1C: Punto de inflamación < 100 °F (38 °C) y punto de inflamación > 73 °F (23 °C).

Punto de inflamación: Temperatura a la cual un líquido combustible o inflamable desprenderá los vapores necesarios para una mezcla de ignición con.

Límite mínimo de inflamación: Porciento de vapor en el aire por encima del cual no puede producirse fuego porque no hay suficiente combustible.

Limite máximo de inflamación: Porciento de vapor en el aire donde no hay suficiente aire para que se produzca el fuego.(la mezcla es demasiado rica).

Densidad de vapor: El peso de un vapor combustible o inflamable comparado con el aire.Los vapores que tienen una densidad mayor que la del aire tienden a ser mas peligrosos poque fluyen a nivel del piso y  se acumulan en lugares bajos.

Requisitos para líquidos combustibles: El encablado eléctrico y componentes para plantas de extracción por solvente con líquidos combustibles (clase II o clase III A) deben ser adecuados para ubicaciones de propósito general.

Requisitos para líquidos inflamables: El encablado eléctrico y componentes para plantas de extracción por solvente con líquidos inflamables (1A, 1B, ó1C) se debe adecuar a lugares de riesgo ( clase I división 2).

Para mas detalles ver: Requisitos Eléctricos para Plantas de SX.

Nota: La fase orgánica en la mayoría de las plantas SX que usan kerosene como diluente tiene un punto de inflamación de 140 °F (60 °C) y es manejada según los requisitos para los líquidos combustibles de clase II o clase III A.

Diluyentes utilizados en plantas de extracción de solventes: (líquidos inflamables)

Extractantes utilizados en plantas de extracción por solvente: (líquidos inflamables)

Extractantes utilizados en plantas de extracción por solvente: (líquidos inflamables)
