Diseñamos y fabricamos equipos de planta piloto para programas de pruebas hidrometalúrgicas fueron: circuitos de extracción por solvente, celdas electroobtencion con ánodos, cátodos y rectificadores, tanques de lixiviación, circuitos CCD, espesantes, clarificadores, tanques de agitación, reactores, circuitos de la precipitación,  unidades de filtración, sistemas tratamiento de desechos organicos , y la lixiviación de laboratorio, SX, EW plantas piloto.

     Disponemos de Equipamiento de Planta Piloto Hidrometalúrgica  el cual incluye:

  • Plantas de extracción por solvente (ver enlaces al pie de la página

  • Circuitos de lixiviación por agitación continua y por tandas

  • Columnas de lixiviación en pilas y cunas de ensayo más grande

  • Circuitos de decantación a contracorriente (CCD)

  • Circuitos  de precipitación y de recuperación del producto.

  •  Espesantes, clarificadores y equipos de filtrado

  • Electro- recuperación completa con ánodos, cátodos, y rectificador



Pilot plant thickeners configured in a counter-current decantation circuit.

Para más detalles: Equipamiento de la Planta Piloto 1

Circuitos Decantación a Contra Corriente:

SX Kinetics diseñó, fabricó e instaló este circuito de CCD a escala piloto. El circuito fue montado en un patín con ajuste de nivel individual. El circuito incluye 316 rastrillos SS, unidades helicoidales en línea , pozos de alimentación, trafica, presas de desbordamiento, y bombas de flujo inferior a velocidad la variable con VFD.



Four cascading pilot plant thickeners configured in a counter-current decantation (CCD) circuit.

Para más detalles: Equipamiento de la Planta Piloto 2

Espesantes y Clarificadores:

SX Kinetics diseña y fabrica espesadores, clarificadores y circuitos CCD para proyectos de plantas piloto. Nuestros espesantes de planta piloto están disponibles en 56 cm, 76 cm, 107 cm y 135 cm de diámetro (22 ", 30", 42 "y 53" ). Los espesantes vienen completos, con rastrillos de acero inoxidable, unidades helicoidales en línea  , pozos de alimentación con lava (o pre-mix), presas de desbordamiento, y bombas de descarga inferior.

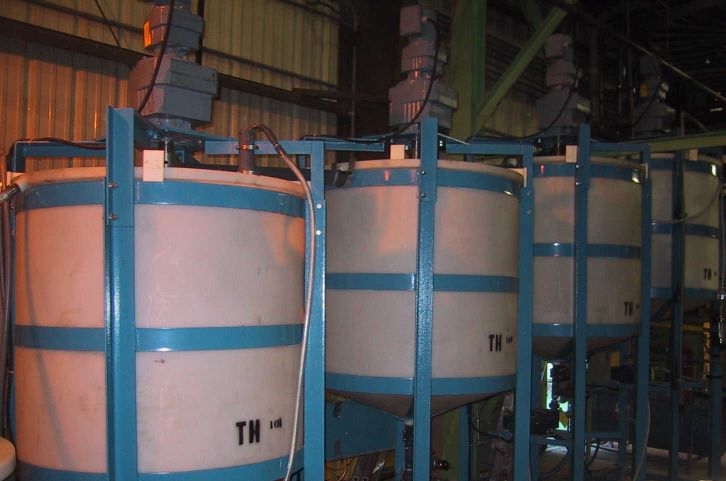

Three cascading agitated pilot plant tanks with immersion heaters configured for a pilot plant precipitation circuit.

Para más detalles: Equipamiento de la Planta Piloto 3

Circuitos de Precipitación:

SX Kinetics diseña y fabrica circuitos de precipitación para proyectos de planta piloto utilizando tanques de polietileno con motores mezcladores de hélice en línea a velocidad variable acoplados a impulsores hidrofolicos muy eficientes. El circuito puede incluir control de temperatura y pH. Nuestros depósitos están disponibles en capacidades desde 25 hasta 2080 L (7 a 550 galones de EE.UU.).



SX feed, scrub solution, and strip solution feed tanks for a solvent extraction pilot plant.

Para más detalles: Equipamiento de la Planta Piloto 4

Tanques de Alimentación y Reactivo:

SX Kinetics diseñó, fabricó e instaló estos tanques de reactivo y alimentación para un proyecto de planta piloto. Válvulas de flote, tubos de calibración, y  soportes para tanques fueron proporcionados. Se pueden proporcionar además  transmisores de nivel o indicadores. Nuestros tanques están disponibles en capacidades desde 25 hasta 2080 L (7 a 550 galones de EE.UU.).



Skid mounted SX pilot plant feed delivery system with an SX feed tank, immersion heater, SX feed pump, filtration unit, and a calibration tube.

Para más detalles: Equipamiento de la Planta Piloto 5

Unidad de Filtración y Alimentación:

SX Kinetics diseñó y fabricó esta unidad de filtración y alimentación para un proto-tipo de planta  de extracción por solvente. El sistema incluye una válvula de flote (con el fin de mantener el nivel constante en el tanque), un calentador de inmersión de 100 kW, un tubo de calibración, bomba de alimentación, y una unidad de filtración dúplex con tuberías múltiples, válvulas y medidores.



Anodes and copper hanger bars for an electrowinning pilot plant.

Para más detalles: Equipamiento de la Planta Piloto 6

Ánodos Pb-Ca-Sn:

SX Kinetics fabricó y ensambló 60 ánodos de cobre para una planta piloto de electroobtención. Los ánodos se fabricaron con una aleación de plomo laminado que contiene calcio, estaño y aluminio.




Crud treatment tanks for a solvent extraction pilot plant process.

Para más detalles: Equipamiento de la Planta Piloto 7

Circuito deTratamiento Residuos Orgánicos:

SX Kinetics diseñó y fabricó un circuito de depuración para el tratamiento de residuos orgánicos en un proceso de extracción por solvente del cobre. El circuito incluye un tanque de tratamiento residuos orgánicos con calentadores de inmersión, tanque de make-up recubierto, bombas, filtros prensa, y un tanque receptor del filtrado.



Conductivity indicator probes for determination of phase continuity or position of interface in a solvent extraction process.

Para más detalles: Equipamiento de la Planta Piloto 8

Indicador de Conductividad:

SX Kinetics fabrica estos indicadores de conductividad, que se utilizan para determinar la continuidad de fase en las mezcladoras, la posición de la interfaz de los sedimentadores, o para determinar la acumulación de una fase acuosa en el fondo de un tanque de orgánicos. El indicador de conductividad puede ser graduado en pulgadas o centímetros para la medir directamente la profundidad de la fase orgánica.



Para más detalles: Equipamiento de la Planta Piloto 9

Tanques de Almacenamiento de la Solución:

 SX Kinetics fabricó estos tanques de almacenamiento de la solución y un tanque de reboso para un cliente en Ottawa, Canadá.



Holding tank with secondary containment.

Para más detalles: Equipamiento de la Planta Piloto 10

Tanques de Almacenamiento de la Solución:

SX Kinetics fabricó este tanque de almacenamiento de la solución con un tanque secundario de contención para la imprenta del Gobierno del Canadá.

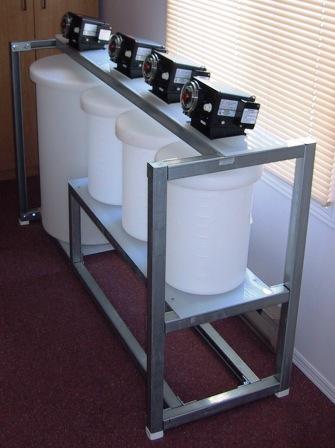

SX feed, scrub solution, strip solution, and organic feed tanks with metering pumps

Para más detalles: Equipamiento de la Planta Piloto 11

Entrega de Alimentación para Laboratorios:

SX Kinetics diseñó y fabricó esta estructura con tanques de alimentación acuosa y bombas para pruebas laboratorio de extracción por solvente en nuestras plantas piloto.



Drawing of an agitation tank.

Para más detalles: Equipamiento de la Planta Piloto 12

Tanque de Agitación y Reacción:

SX Kinetics diseñó y fabricó este tanque de polipropileno y fondo semi-cónico con deflectores y tapa para una refinería de plata. El tanque incluía un agitador de velocidad variable en línea acoplado a un impelente recubierto de PVC.



Dish bottom agitation tanks manufactured from FRP.

Para más detalles: Equipamiento de la Planta Piloto 13

Tanque de Agitación y Reacción:
SX Kinetics diseñó y fabricó un  tanque de polipropileno de fondo semi-cónico con bafles y tapa del tanque para una refinería de plata.

El tanque incluía agitador de velocidad variable en línea acoplado a un impelente recubierto de PVC.




Three cubic foot filter press.

Para más detalles: Equipamiento de la Planta Piloto 14

Filtro Prensa:

SX Kinetics suministró un filtro prensa de 3 pies cúbicos  para el filtrado de la plata desde una solución de cloruro de plata.

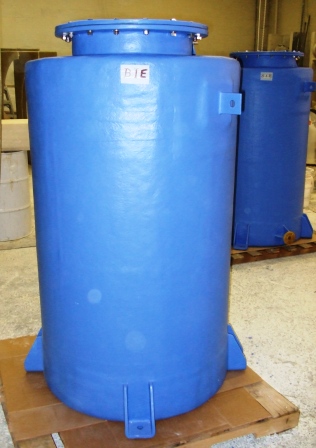

Fibreglass holding tanks.

Para más detalles: Equipamiento de la Planta Piloto 15

Tanques de Almacenamiento de la Solución:

SX Kinetics fabricó cuatro tanques FRP para el almacenamiento de soluciones que contengan nitratos metálicos.



Filter press.

Para más detalles: Equipamiento de la Planta Piloto 16

Filtro Prensa:

SX Kinetics suministró un filtro prensa de 3 pies cúbicos a una refinería de oro.



EW cell tank.

Para más detalles: Equipamiento de la Planta Piloto 17

Tanque de Celda EW:


SX Kinetics  fabricó este tanque de celdas EW para una electro-refinería de oro.




PHOTO IS

NOT AVAILABLE



Para más detalles: Equipamiento de la Planta Piloto 18

Filtro Prensa:


SX Kinetics  suministró un filtro prensa de 5 pies cúbicos a una refinería de oro.




Para más detalles: Equipamiento de la Planta Piloto 19

Cliente: Royal Canadian Mint
Ubicación del sitio: Ottawa, Ontario, Canadá
Capacidad de la Planta: 5 pies cúbicos

SX Kinetics proporció un pequeño filtro prensa a una refinería de oro.



Para más detalles: Equipamiento de la Planta Piloto 20

Cliente: Royal Canadian Mint
Ubicación del sitio: Ottawa, Ontario, Canadá
Capacidad de la planta: 1.000 L

SX Kinetics fabricó dos tanques de acero inoxidable 316 con agitadores de velocidad variable e impelentes de titanio para la cementación de plata.

  Titanium impellers for dissolving rare earth concentrates with hydrochoric acid.

Para más detalles: sxk-232

Cliente: Chemical Research Solutions

Ubicación: TN, EE. UU.

Capacidad:



SX Kinetics diseñó y fabricó estos impulsores de titanio para ser utilizados con ácido clorhídrico y metales de tierras raras.






Para más detalles: sxk-23

Cliente: Chemical Research Solutions

Ubicación: TN, EE. UU.

Capacidad:



SX Kinetics fabricó estos impulsores de titanio para ser utilizados con ácido clorhídrico y metales de tierras raras.






Para más detalles: sxk-23

Cliente: Royal Canadian Mint

Ubicación: Ottawa, Ontario, Canadá

Capacidad:



SX Kinetics proporcionó dos carcasas de filtro a presión
