Diseñamos y fabricamos plantas piloto de electroobtención para una amplia variedad de aplicaciones, incluyendo laboratorio y banco de programas de pruebas para la escala de electroobtención de cobre, cobalto, níquel, cromo, zinc y otros metales. Nuestras celdas de electroobtención se pueden operar con variados números  de ánodos y cátodos y el nivel de catolito en la célula puede ser ajustado a cualquier nivel dándole una flexibilidad total en el área general de placas en los cátodos. La celda de electroobtención se conecta a un rectificador de corriente continua con la variable y la salida de amperaje con regulación automática de voltaje constante o corriente constante, independientemente de los cambios de resistencia entre el ánodo el cátodo y la concentración de la solución.



Nuestros cátodos pueden ser fabricados a partir de varios metales incluyendo el acero inoxidable 316L y el titanio. Podemos suministrar diversos materiales de ánodos para incluir aleaciones de plomo-calcio-estaño (Pb-Ca-Sn) y  óxido de metales preciosos placa recubiertas de titanio y ánodos de malla como DSA ® (ánodo dimensionalmente estable). También podemos suministrar bolsas de membrana porosa del ánodo con el fin de mantener el anolito separado del catolito.



A continuación se resumen nuestras plantas piloto de electroobtención que recientemente fabricados para diversos clientes:

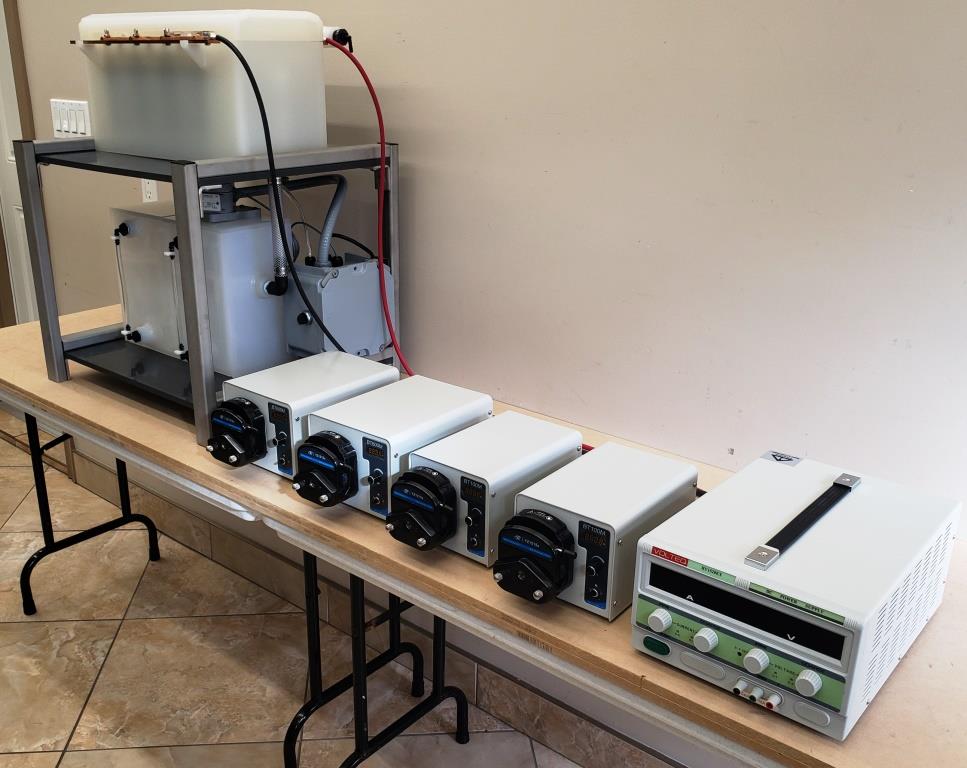

Laboratory (bench) scale electrowinning pilot plant with an electrowinning cell, anodes. cathodes, electrolyte vessels, immersion heater, circulation pump, and a rectifier.

Para más detalles: Piloto EW de las plantas 1

Cliente: Instituto Estatal de Moscú de Acero y Aleaciones (Universidad Tecnológica)
Ubicación de la web: Moscú, Rusia
Capacidad de la Planta: 25 g de cobre por hora


SX Kinetics diseñó y fabricó esta planta piloto de electroobtención de cobre para un proyecto de extracción por solvente en Rusia. Esta planta piloto de EW se acopló a la planta piloto de SX, como se muestra en:

Laboratory SX Plant




Electrowinning pilot plant with an electrowinning cell, anodes. cathodes, electrolyte vessels, immersion heater, and circulation pump.

Cliente: Corporación del Cobre Sur del Perú
Ubicación de la web: Toquepala, Perú
Capacidad de la Planta: 208 g de cobre por hora

SX Kinetics diseñó y fabricó esta planta piloto de electroobtención para investigaciones de electroobtención en la lixiviación de cobre Toquepala - planta de extracción por solvente-electroobtención en el Perú. La planta piloto  incluía lo siguiente:

  • Electrobtención celda con 10 cátodos y ánodos de 11

  • Rectificador con 0 a 300 amperios y 0 a 5 VDC

  • Tanques electrolíticos con calentadores inmersos recubiertos con teflón

  • Bomba de circulación con velocidad variable



Vista cercana de la planta piloto de EW



Electrowinning pilot plant with an electrowinning cell, anodes. cathodes, electrolyte vessels, immersion heater, circulation pump, and  rectifier.

EW planta piloto se muestra con rectificador



Para más detalles: Piloto EW de las plantas 2




Laboratory (bench) scale electrowinning pilot plant with solvent extraction pilot plant.

Para más detalles: Piloto EW de las plantas 3

Cliente: Corporación Minera Erdenet
Localización del sitio: Erdenet, Mongolia
Capacidad de la Planta: 60 g de cobre por hora

SX Kinetics diseñó y fabricó esta planta piloto de electroobtención para un proyecto de extracción por solvente de cobre en Mongolia. Esta planta piloto de EW se acopló a la planta piloto de SX como se muestra en el fondo de la foto.




Electrowinning pilot plant for a University in Moscow, Russia.

Para más detalles: Piloto EW de las plantas 4

Cliente: Instituto Estatal de Moscú de Acero y Aleaciones (Universidad Tecnológica)
Ubicación de la web: Moscú, Rusia
Capacidad de la Planta: 25 g de cobre por hora

SX Kinetics diseñó y fabricó esta planta piloto de electroobtención para una Universidad en Moscú, Rusia. Esta planta piloto de EW se acopló a la de lixiviación continua y a la planta piloto SX como se muestra en: Planta SX de Laboratorio 6




Electrowinning pilot plant with 1000 amp rectifier and cell having 8 cathodes and 9 anodes.

Para más detalles: Piloto EW de las plantas 5

Cliente: IMPRC
Ubicación de la web: Teherán, Irán
Capacidad de la Planta: 1.250 g de cobre por hora

SX Kinetics, Inc. diseñó y fabricó esta planta piloto de electroobtención para la electro obtención de cobre, cobalto y níquel.




An electrowinning pilot plant for the recovery of copper from an ore body in Israel.

Para más detalles: Piloto EW de las plantas 6

Cliente: Minas Arava Ltd
Ubicación de la web: Sur, Israel
Capacidad de la Planta: 30 g de cobre por hora

SX Kinetics, Inc. ha diseñado y fabricado esta escala de laboratorio de electro planta piloto para un proyecto de cobre en Israel.






Electrowinning pilot plant for the production of zinc from electric arc furnace (EAF) dust.

Para más detalles: Piloto EW de las plantas 7

Cliente: Soluciones Tecnológicas Immanuel
Ubicación de la web: Mississauga, ON, Canadá
Capacidad de la Planta: 180 g de zinc por hora

Esta planta piloto de electroobtencion para laboratorio fue diseñada y fabricada por SX Kinetics, para un proyecto de recuperar el zinc del polvo en HAE (horno de arco eléctrico)




Copper electrowinning pilot plant for a project in Peru.

Para más detalles: Piloto EW de las plantas 8

Cliente: Minera Pampa de Cobre
Ubicación de la web: Arequipa, Perú
Capacidad de la Planta: 28 kg de cobre por día

Esta planta piloto de electroobtención fue diseñada y fabricada por SX Kinetics para un proyecto de lixiviación en pilas del cobre / extracción por solvente / electroobtención en el sur de Perú.




Copper electrowinning pilot plant for a project in Peru.

Para más detalles: Piloto EW de las plantas 9

Cliente: Río Tinto y SNC Lavalin
Ubicación de la web: el norte del Perú
Capacidad de la Planta: cobre 80 kg por día


Esta planta piloto de electroobtención fue diseñada y fabricada por SX Kinetics para un proyecto de lixiviación en pilas del cobre / extracción por solvente / electroobtención en el norte de Perú.




Electrowinning demostration plant for the production of copper from waste rock in Kazakhstan.

Para más detalles: Piloto EW de las plantas 10

Cliente: LLP Kazna Sary
Ubicación de la web: Kazajstán Kounrad,
Capacidad de la Planta: 240 kg de cobre por día

Esta planta piloto de electroobtención fue diseñada y fabricada por SX Kinetics para un proyecto de lixiviación en pilas del cobre / extracción por solvente / electroobtención en  Kounrad (cerca de Baljash), Kazajstán.

Esta planta de electroobtención fue acoplada a nuestra planta de extracción por solvente:

Portátiles / Modular Planta SX 7




Rectifier for a gold electrowinning cell for production of gold.

Cliente: C.V. Geodrill Indonesia
Localización del sitio: Indonesia
Capacidad de la Planta: 140 kg de oro por día

SX Kinetics le suministro esta planta de electro obtención de oro a una empresa minera en Indonesia.


    Rectifier for electrowinning of Gold



Gold electrowinning cell with 15 cathodes and 16 anodes.

Electrowinning cell for Gold



Para más detalles: Piloto EW de las plantas 11





Carbon adsorption and electrowinning of gold.

Para más detalles: Piloto EW de las plantas 12

Cliente: Particulares
Ubicación de la web: Dar Es Salaam, Tanzania
Capacidad de la Planta: 20 kg de oro por mes

Esta planta piloto de electroobtención fue diseñada y fabricada por SX Kinetics para la producción de oro en un depósito aluvial en Tanzania. El proceso consistió en la lixiviación en bateas con NaCN seguido por la absorción con carbón y electroobtencion con cátodos de  lana de acero.



Gold electrowinning pilot plant for a project in Mexico.

 Para más detalles: Piloto EW de las plantas 13

Cliente: Comex del Pacífico
Ubicación de la web: Sonora, México
Capacidad de la Planta: 20 kg de oro por mes

Esta planta piloto de electroobtención fue diseñada y fabricada por SX Kinetics para un proyecto en el norte de México. El proceso consistió en la lixiviación en pilas con NaCN seguido por la electroobtención directa en cátodos de lana de acero.



Para más detalles: Piloto EW de las plantas 14

Cliente: sistemas de PC métricas
Ubicación del sitio: Texas, EE.UU.
Capacidad de la planta: 100 ml por minuto

Se fabricó
un prototipo de celda de electrólisis acorde a los detalles del cliente. El  prototipo de celda se utiliza para la generación de gas de cloro para la oxidación de cobalto.



Para más detalles: Piloto EW de las plantas 15

Cliente: Soltin Investments Inc.
Ubicación del sitio: Cuba
Capacidad de la planta: 100 kg de oro por semana

SX Kinetics diseñó y fabricó una planta de producción electrolítica de oro para una mina en Cuba. La planta electrorrecupera oro sobre cátodos de acero inoxidable reutilizables.



Para más detalles: Piloto EW de las plantas 16

Cliente: SU Science & Medical PTE Ltd.
Ubicación del sitio: Indonesia
Capacidad de la planta: 25 g de cobre por hora

SX Kinetics diseñó y fabricó esta planta piloto de
electrorrecuperación para un cliente en Indonesia.



Para más detalles: Piloto EW de las plantas 17

Cliente: Rio Tinto
Ubicación del sitio: Utah, E.U.
Capacidad de la planta: 240 kg de cobre por día


Esta planta piloto de
electrorrecuperación fue diseñada y fabricada por SX Kinetics para un proyecto de lixiviación en pilas, extracción por solvente y electrorrecuperación de cobre en Utah, E.U.






Para más detalles: Piloto EW de las plantas 18

Cliente: Innovación Tecnológica
Ubicación del sitio: Arabia Saudita
Capacidad de la planta: 1 kg de oro por semana

Esta planta piloto de
electrorrecuperación fue diseñada y fabricada por SX Kinetics para un proyecto de lixiviación en pilas y electrorrecuperación de oro en Arabia Saudita
